BSQ944/5防爆电动三通球阀

邦颂优势：质量稳定，常规产品现货供应，非常规产品皆可定做！

阀体材质：WCB、304、316 公称通径：DN15-200mm 压力范围：1.6、2.5Mpa 流体温度：-20℃-400℃ 功能选项：防爆、开关、调节适用介质：空气、水、气体、石油和石化产品、腐蚀性介质

产品详情

电动三通球阀采用BS型、回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制，三通球阀是综合国内外先进技术而开发的新型三通切换调节阀。标准球芯有L型三通爽口孔种，改变球芯与管道的相对角度。可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。

产品特点

三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，纤维颗粒状的流体。也适用于密封要求较严格的场合、|||
两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连接或关闭|||
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通。同时可关闭任何一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B）|||
T型阀芯孔道可使三条正交的管道相互连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道，使另外一条孔道切断，起改变介质流向作用。|||

详细参数

工作形式

L型l流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭上通道的可靠密封。主要用于流路的换向。T型流道的三通4面阀
座，由于采用4面阀座，受力平衡，保证闭止通道的可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

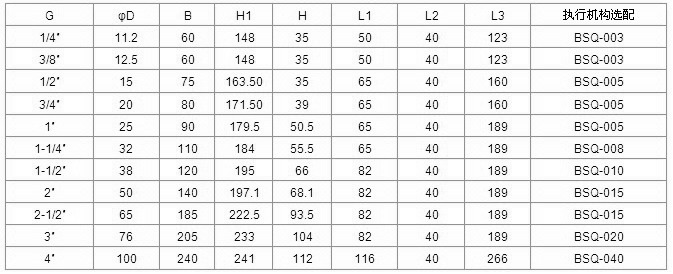

安装尺寸（虚线部分为模拟量控制盒，开关型无此尺寸）

点击下载：BSQ944/5电动阀系列
