阀体材质:WCB、304、316 公称通径:DN25-300mm 压力范围:1.6~6.4Mpa 流体温度:《350℃ 适用介质:蒸汽、空气、煤油、水等配管中排掉锈渣及异物
产品详情
BSD373H系列蜗轮传动硬密封蝶阀引进德国先进技术,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
产品特点

本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。|||

密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。|||
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。|||
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。|||
本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。|||
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。|||

详细参数

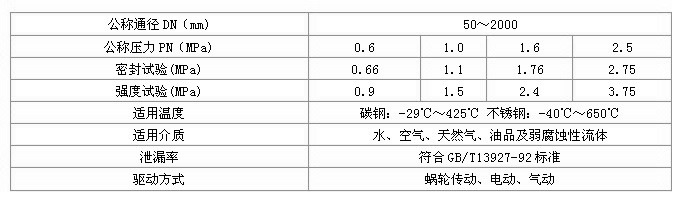

主要技术参数


主要零部件材料

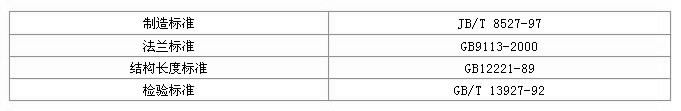

采用标准

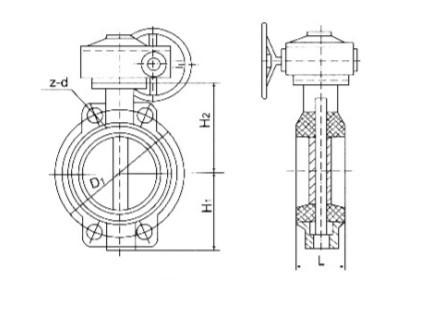

结构图

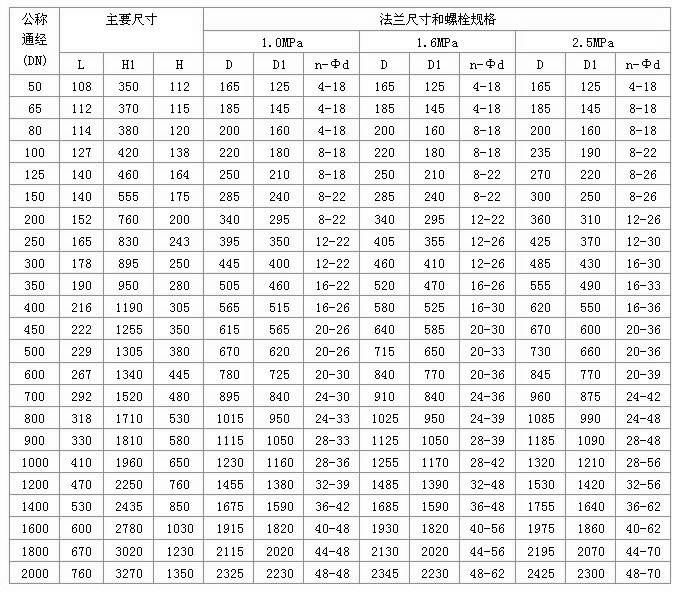

BSD343H-10/16/25/蜗轮传动硬密封蝶阀主要外形连接尺寸
